სპეციფიკაციები

1. წინსვლა / უკან ; როტაცია 360 გრადუსით
2. სამაგრი:დამჭერი და გამოშვება;შებრუნება 360 გრადუსით;პარალელურად აწევა და დაწევა; დახრილობა ზევით და ქვევით

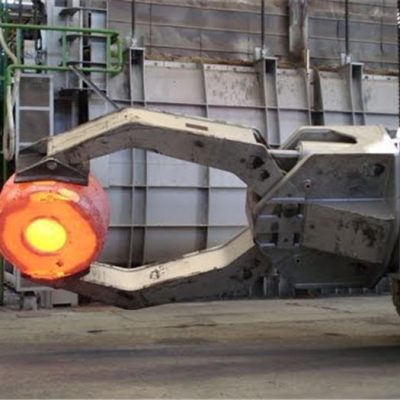

3 ტონიანი ჰიდრავლიკური გაყალბების მანიპულატორი შესავალი

ჩვენ ვართ ჩინეთში გაყალბების მანიპულატორის საუკეთესო პროფესიონალი მწარმოებელი. გაყალბების მანიპულატორის ჩვენი უახლესი მოდელები უფრო მოწინავე და გაუმჯობესებულია გერმანული DDS მანიპულატორის გარეშე. ისინი ძირითადად გამოიყენება სხვადასხვა თავისუფალი გაყალბების პროცესისთვის, კარგად იჭერენ ლილვისმაგვარი სამჭედლო ნაწილს და ბლანკს ელექტრო-ჰიდრო ჩაქუჩით და სწრაფი ჭედვის პრესით გაყალბებისთვის. ისინი ასევე შეიძლება გამოყენებულ იქნეს სამუშაო ნაწილის დასაწყობად, ჭურჭლისა და სამაგრის/ინსტრუმენტების დასამუშავებლად. თუ სპეციალური დამჭერი არის აღჭურვილი, მათ შეუძლიათ მრავალი სხვა სამუშაოს შესრულებაც. ამიტომ, ჩვენი გაყალბების მანიპულატორის გამოყენებით, წარმოების ეფექტურობა შეიძლება მნიშვნელოვნად გაიზარდოს, გაყალბების ხარისხი უზრუნველყოფილი იყოს, გაათავისუფლოს მუშები მძიმე შრომისგან, გახადოს გაყალბების წარმოების პროცესის მექანიზაცია.

I. მანიპულატორის კონფიგურაცია და ხასიათი:

ჩვენ გვაქვს მანიპულატორის ორი განსხვავებული ტიპი: სწორი ხაზის მოძრაობის მანიპულატორი და ბრუნვის მოძრაობის მანიპულატორი.

1. სწორი ხაზის მოძრაობის მანიპულატორს შეუძლია 5 ქმედება
1). მთავარი მანქანა მოძრაობს წინ / უკან.
2). Gripper clamp და გამოშვება.
3). Gripper ბრუნავს 360º საათის ისრის მიმართულებით/საწინააღმდეგო მიმართულებით.
4) მჭიდის მკლავი პარალელურად აწევა და ქვევით.
5). მჭიდის მკლავი იხრება ზევით და ქვევით

2. ბრუნვის მოძრაობის მანიპულატორს შეუძლია გააკეთოს 6 მოქმედება:
1). მთავარი მანქანა მოძრაობს წინ / უკან.
2). კოშკის ბრუნვა ± 160º.
3). Gripper clamp და გამოშვება.
4). Gripper ბრუნავს 360º საათის ისრის მიმართულებით/საწინააღმდეგო მიმართულებით.
5). მჭიდის მკლავი პარალელურად აწევა და ქვედა.
6). მჭიდის მკლავი იხრება ზევით და ქვევით.

II. მანიპულატორის მოძრაობა:

1). მთავარი მანქანა იმართება ჰიდრავლიკური ძრავით.
2). ამომავალი/დახრილი ამძრავი ოთხი ბერკეტიანი ჰიდრავლიკური ცილინდრებით.
3). კოშკის ბრუნვის წამყვანი ჰიდრავლიკური ძრავით და ბრუნვის საკისარი იყენებს ღია ტიპის გადაცემათა კოლოფს.
4). Gripper ხელმძღვანელი ბრუნვის წამყვანი ჰიდრავლიკური ძრავით.
5). Gripper clamp და გამოშვების წამყვანი ჰიდრავლიკური ცილინდრები უბიძგებს

III. ძირითადი ტექნიკური მონაცემები

1. ტვირთამწეობა 3 ტონა

2. დაჭერის ბრუნვა. 7.5 ტონა* მეტრი

3. მჭიდის გახსნა მრგვალი ზოლის დიამეტრისთვის (მინ/მაქს) ø 100—ø 700 მმ

4. მჭიდის გახსნა კვადრატული ზოლისთვის: 120—600 მმ

5. კრაბის მჭიდის ღიობი დასაჭერად: 0—ø 1200მმ

6. მჭიდის ლილვის ცენტრის სიმაღლე: 800—1700 მმ

7. მჭიდის ლილვის გაფართოების დიაპაზონი: 1600 მმ

8. ტრასის მანძილი(ცენტრი) 2000მმ

9. მჭიდის ბრუნვის სიჩქარე: 0~30 rpm

10. მჭიდის მინიმალური ბრუნვის დიამეტრი: ø1200მმ

11. პარალელურად აწევა/ჩამოკლება სიჩქარე: 9მ/წთ
